2025년 4월 11일 금요일

설계 도면 제도의 주서 작성 가이드, 명확한 도면 해독을 위한 필수 요소

설계 제도 도면에서 주서는 단순히 설명을 추가하는 것이 아니라, 도면을 이해하고 해독하는 데 중요한 역할을 하며, 도면에 표현하기 어려운 추가적인 정보나 지시사항을 명확히 전달하여 설계자, 제작자, 검토자 간의 소통을 원활하게 합니다. 본 글에서는 주서의 의미와 중요성을 강조하고, 효과적인 주서 작성을 위한 핵심 요소를 안내하여 설계자는 정확하고 오류 없는 도면을 작성할 수 있고, 관련 작업자는 도면을 더욱 쉽게 이해하고 활용할 수 있도록 도움을 드립니다.



설계 도면 제도 시 주서 작성의 핵심 가이드

( 아래 제목 클릭 시 글 위치로 이동 )


“주서 = 도면의 설명문”



설계 도면 제도 시 주서 작성의 중요성

설계 도면에 작성된 주서는 도면에 사용된 기호, 재료, 가공 방법, 조립 순서, 시험 및 검사 기준 등 다양한 정보를 그림이 아닌 글로 표현하여, 기술적인 내용이 많은 설계 제도 도면의 이해도를 높이고 정확한 해석을 도와 도면을 명확하게 이해할 수 있도록 중요한 역할을 수행합니다.


주서는 설계 도면의 각 부분을 상세히 설명하고, 도면의 목적과 사용법을 명시하는 역할을 합니다. 그리고 설계자의 의도와 요구 사항을 정확히 전달합니다.
- 설계 제도 도면에서 주서의 역할 -


• 추가적인 정보 전달의 명확성 향상 : 도면에 그림으로 표현하기 어려운 중요 내용과 주의사항을 명확하게 전달합니다.
• 정보 이해의 오류 방지 : 도면 해석의 모호성을 줄여 제작 과정에서의 오류 발생률을 낮춥니다.
• 제작 효율 향상 : 중요한 정보를 파악할 수 있어, 제작 시간을 단축하고 효율성을 높입니다.
• 품질 관리의 용이 : 재료, 가공 기준, 검사 방법 등을 명시하여 일괄적인 품질 관리가 가능합니다.
("목차로 되돌아가기")



주서의 핵심 요소 기재 항목

주서를 작성할 때는 정확성, 간결성, 명확성, 일관성과 같은 요소를 고려하여 작성합니다. 주서는 도면의 종류와 목적에 따라 기입되는 내용이 다를 수는 있지만, 기입해야 하는 주요 핵심 내용은 다음과 같습니다.

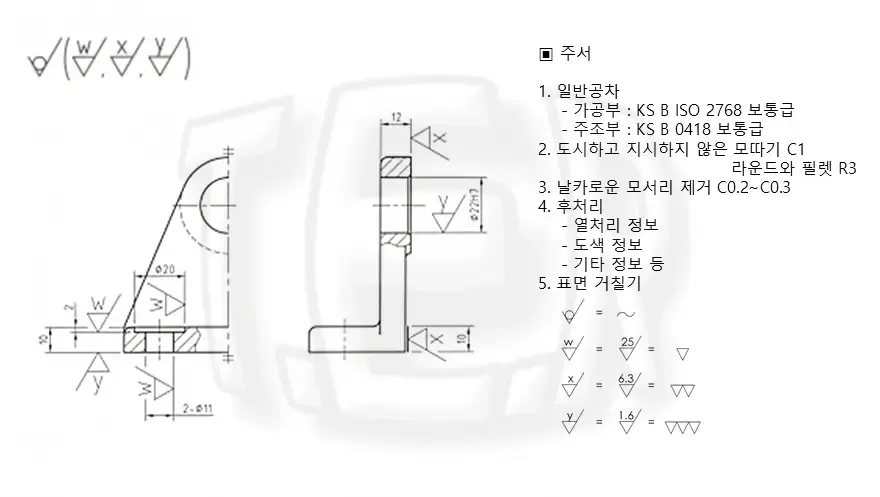

설계 도면 제도의 주서 작성 항목 정리

일반사항

• 치수 단위 및 허용 공차 (규격 : KS, ISO 등)
• 표면 거칠기 기호와 가공 기준
• 열처리, 도금 등 후처리에 대한 지시사항

재료 및 부품

• 사용된 재료의 종류와 규격
• 구매 또는 가공, 제작 시 주의사항

가공 및 제작 그리고 조립

• 가공 및 제작 공정의 순서
• 조립 방법과 주의사항
• 용접, 접착 등의 특수 공정에 대한 지시사항

완성 후 시험과 검사

• 요구 사양에 맞는 시험과 검사 항목
• 합격 기준 (측정 기준)

그 외 기타사항

• 도면 변경 이력
• 관련 문서 정보 (참고 자료)
• 안전 관련 특기사항 및 참고사항
("목차로 되돌아가기")



주서 작성 시 주의사항

명확하고 이해하기 쉬운 주서를 작성해야 합니다. 이와 같은 주서를 작성하기 위해서는
첫째, 도면의 각 요소에 대해 필요한 설명만 작성합니다.
둘째, 주서에 작성되는 용어는 표준화되어야 하며, 누구나 쉽게 이해할 수 있어야 합니다.
셋째, 주서는 간결하면서도 필요한 세부 사항을 누락 없이 작성합니다.


1. 간결하고 명확하게 작성합니다.
2. 순서에 맞는 논리적인 구성으로 작성합니다.
3. 기호, 단어 등 일관성 유지하여 작성합니다.
4. 구체적인 수치나 기준을 작성합니다.
5. 작성 후 오타 및 문법 오류를 검토합니다.
6. 도면 수정 시 주서도 수정하여 최신 정보를 유지합니다.
7. 필요에 따라 그림 또는 표를 활용합니다.
8. 관련 규정 및 표준 준수하여 작성합니다.
- 주서 작성 시 주의사항 -

("목차로 되돌아가기")



글을 마치며,

설계 제도 도면에서 주서는 단순한 추가 정보 제공을 넘어 도면의 정확성을 높이고 효율적인 의사소통을 가능하게 하는 핵심 요소입니다.


글에서 설명한 주서의 정의, 중요성, 필수 기재 항목, 그리고 효과적인 작성 방법 및 주의사항을 숙지하고 실제 도면 작성에 적용한다면, 더욱 완성도 높은 설계 도면을 설계 제도할 수 있습니다.


정확하고 명확한 주서 작성을 통해 설계자와 작업자 간의 원활한 소통을 이루고, 궁극적으로 프로젝트의 성공적인 완수를 이끌어낼 수 있기를 기대합니다. 주서는 단순한 보충 설명이 아니라, 도면의 핵심 내용을 이해하고 전달하는 중요한 도구임을 기억해야 합니다.

2025년 4월 3일 목요일

기계설계의 도면 제도 시 보통공차와 일반공차의 차이점과 기입 방법 이해하기

기계설계 제도 도면은 부품 제작의 기준이 되는 핵심 문서입니다. 제도 도면에는 치수, 모양, 재료 등 다양한 정보가 담겨있으며, 특히 치수는 기계 부품의 품질과 성능에 직접적인 영향을 미치므로 정확한 표현이 필수입니다. 하지만 실제 제작 과정에서는 도면의 치수와 완벽히 동일한 제품을 만들기 어려우므로, 허용할 수 있는 오차 범위를 설정해야 합니다. 이때 사용되는 개념이 바로 '공차'입니다.



기계설계 도면 제도, 보통공차와 일반공차 완벽 이해하기

( 아래 제목 클릭 시 글 위치로 이동 )


기계설계 제도에서 공차는 부품이나 기계요소의 치수가 정확히 맞지 않더라도 기능적 요구사항을 충족할 수 있도록 허용되는 오차 범위를 의미합니다. 공차는 부품의 성능, 품질, 비용에 큰 영향을 미치며, 설계 시 일반공차와 보통공차를 사용하여 제작된 부품의 품질을 정의합니다.



일반공차와 보통공차의 차이

일반공차와 보통공차는 공차값과 적용 범위 그리고 표기 방법에 따라 차이점이 있지만, 그 개념 자체는 동일합니다.


"일반공차"는 설계 도면에서 특별히 공차 값을 명시하지 않은 경우에 적용되는 표준화된 공차를 말합니다. 이는 주로 치수나 형상에 대한 명확한 요구사항이 없는 경우에 기본적으로 적용됩니다.


"보통공차"는 일반공차와 달리, 설계 도면에 명시된 정확한 치수와 허용 범위 내에서 부품이 제작되도록 요구되는 공차입니다. 이는 더 높은 정확도와 정밀도를 요구하는 경우에 사용됩니다. 보통공차는 기계 부품의 기능에 중요한 영향을 미치는 경우에 적용되며, 고유한 공차 범위가 설정됩니다.


일반공차와 보통공차의 정의, 적용 기준 등 차이점을 설명

("목차로 되돌아가기")



각 공차의 특징과 적용 기준

"일반공차"의 특징은 국제적 표준이나 산업 표준을 기반으로 하여 제조업체와 설계자 간의 일관성을 유지하고, 공차를 일일이 지정할 필요 없이 도면에 적용함으로써 효율성을 높이며, 치수와 형상 그리고 기하학적 특성 등 다양한 범위에 적용됩니다.

일반공차 적용 기준

• 길이 치수: 일반적으로 크기가 작은 부품에 적용되는 공차.
• 각도: 치수의 정밀도를 요구하지 않는 각도에 대한 공차.
• 형상: 기계 부품의 형상이 특정 기준 내에서 허용되는 오차 범위.


"보통공차"의 특징 설계자가 요구하는 정확한 치수에 맞춰 허용 오차 범위를 설정하며, 설계 도면에 명확히 기재되어 부품이 특정 범위 내에서 제조될 수 있도록 하고, 부품의 크기와 기능 그리고 기하학적 형태에 따라 다양한 유형으로 설정될 수 있습니다.

보통공차 적용 기준

• 정밀 치수: 예를 들어, 회전 기계 부품이나 고정밀도가 요구되는 부품에 적용됩니다.
형상 공차: 특정 형상이나 곡면의 정확도 요구사항에 맞는 공차.
("목차로 되돌아가기")



일반공차와 보통공차의 기입 방법


일반공차 (나, 다)는 보통 도면의 특정 영역에 기재됩니다. 예를 들어, 도면 상단이나 하단에 "일반공차"라는 제목으로 공차 범위가 명시됩니다. 이를 통해 도면에 명시되지 않은 부품들의 공차가 기본적으로 이 범위 내에서 설정됩니다. 따라서 설계자는 부품의 특성에 따라 필요한 경우 개별적인 공차를 명시하고, 그렇지 않으면 일반공차가 자동 적용됩니다.


보통공차 (가)는 도면 상에 특정 부품의 치수와 함께 명시됩니다. 예를 들어, "58 ±0.05mm"라는 표기는 해당 부품이 58mm로 설계되었으며, 실제 치수는 57.95mm에서 58.05mm 이내로 허용될 수 있다는 의미입니다. 보통공차는 일반적으로 부품의 기능적 요구 사항에 맞추어 설정되며, 부품의 조립과 동작에 필요한 정확한 치수 범위를 보장합니다.


보통공차는 치수에 대하여 공차값을 설계자가 목표하는 정밀도에 맞춰 공차값을 설정할 수 있지만 일반공차의 경우 반드시 정해진 규격 (KS B ISO 2768)에 맞춰서 공차값을 적용해야 합니다.
- 주의사항 -

("목차로 되돌아가기")



글을 마치며,

기계설계에서 일반공차는 생산 효율성을 높이고, 보통공차는 고도의 정밀도를 요구하는 부품에 맞춰 각 부품의 오차 범위를 정확히 정의하여 제품의 품질과 제조 공정의 효율성을 극대화합니다. 설계자는 부품의 특성과 요구 사항에 따라 적절한 공차를 선택해 비용을 최적화하여 부품의 설계 제도 도면을 완성하고 나아가 성공적인 기계 개발을 이끌어야 합니다.

2025년 3월 25일 화요일

설계 도면의 표면 거칠기 기호 선택 기준, 부품의 가공법에 따른 표면 조도 표기법

설계 도면에서 표면 거칠기 기호는 부품의 기능과 성능을 결정짓는 중요한 요소입니다. 부품의 가공법에 따른 표면 조도 표기법과 최적의 표면 거칠기 기호 선택 기준을 상세히 설명합니다. 절삭, 연삭, 밀링 등 다양한 가공 방식에 따른 표면 조도 특성을 이해하고, 설계 요구 조건에 맞는 표면 거칠기 기호를 선택하는 방법을 제시합니다. 또한, 표면 거칠기 측정 방법과 관련 규격(KS, ISO)을 함께 다루어 설계 도면의 완성도를 높이는 데 도움을 드립니다.



가공 방식과 방법에 따라서 재료의 표면을 정밀하게 다듬질한 가공면은 맨눈으로 봤을 때, 매끄럽고 평탄하게 보일 순 있지만, 현미경으로 표면을 정밀하게 확대하면 불규칙하게 거칠고 울퉁불퉁한 요철이 있는 것을 확인할 수 있으며, 이것을 표면 거칠기 또는 표면 조도라고 합니다.
- 표면 거칠기 (표면 조도)란? -


이와 같이
가공 과정에서 필연적으로 발생하게 되는 표면의 미세한 높낮이 요철 상태를 표면 거칠기 또는 표면 조도라고 하며, 이를 수치화한 값의 표기로 Ra (평균 거칠기), Rz (10점 평균 거칠기) 등의 다양한 파라미터로 표현합니다.


“표면 거칠기 단위 = µm (마이크로미터)”



표면 거칠기의 기호와 측정값 (Ra, 중심선 평균 거칠기)

표면 거칠기를 수치상으로 나타내기 위해 Ra, Rz, Ry 등과 같은 다양한 값이 사용되며, 각 값은 표면의 특성을 다르게 표현합니다. 가장 일반적으로 사용되는 표면 거칠기 값은 Ra 값으로 다음과 같습니다.

표면 거칠기의 측정은 표면 프로파일미터나 비접촉식 측정 장비(예: 레이저 스캔, 광학 센서 등)를 사용하여 측정할 수 있습니다. 이와 같은 장비는 표면을 일정 간격으로 스캔하여 미세한 표면의 상태를 측정하여 표면 거칠기 값을 계산합니다.
- 표면 거칠기 측정 방법 -


• Ra (중심선 평균 거칠기, Roughness Average)
표면의 미세한 높낮이 차이를 평균화한 값으로, 표면의 거칠기를 대표하는 대표적인 값입니다. Ra는 표면 프로파일의 평균 거리로, 미세한 기복의 절댓값을 평균하여 계산합니다.


"Ra 값이 작을수록 표면이 매끄럽고 정밀합니다."
"Ra 값이 클수록 표면은 거칠고 불규칙적입니다."


이 외에도 표면 거칠기를 표기하는 값은 다음과 같습니다.

• Rz (10점 평균 거칠기)
표면에서 가장 높은 5개의 봉우리와 가장 낮은 5개의 골짜기의 평균 높이를 기준으로 계산됩니다. 극단적인 높낮이를 반영합니다.


• Ry (최대높이 거칠기)
표면 프로파일에서 가장 높은 봉우리와 가장 깊은 골짜기 간의 총 높이를 나타냅니다.


• Rq (제곱평균 거칠기)
표면 높낮이의 제곱을 평균한 후 제곱근을 구한 값으로, Ra보다 표면 변동성이 클 때 더 큰 값을 나타냅니다.


• Rsk (왜곡 계수)
표면의 비대칭성을 나타내며, 봉우리와 골짜기 중 어느 쪽에 더 치우쳐 있는지를 평가합니다.


• Rku (첨도 계수)
표면 높낮이가 얼마나 뾰족한지, 즉 고저 차이가 집중되어 있는지를 나타냅니다. Rku 값이 클수록 표면이 뾰족하고 급격한 변화가 많습니다.


표면 거칠기를 나타내는 수치는 위와 같이 다양하지만, 이중 Ra 값을 표준적 지표로 널리 사용되고 있습니다.
("목차로 되돌아가기")



표면 거칠기 기호의 선택 기준

표면 거칠기 기호를 선택할 때는 부품의 사용 환경, 가공 방법, 기계적 성능 요구 사항 등과 같은 다양한 요소를 고려합니다.


사용 환경에 따른 선택

부품이 작동하는 환경에 따라 표면 거칠기를 선택할 수 있습니다. 예를 들어, 고온이나 고압 환경에서 장치가 작동하는 경우 부품의 표면 거칠기가 중요한 역할을 할 수 있습니다. 또한, 부품이 다른 부품과 밀착되어 마찰이 발생하는 경우 마찰 계수를 낮추기 위해 표면을 매끄럽게 처리해야 할 필요가 있습니다.

가공 방법에 따른 선택

부품이 가공되는 방법에 따라 적절한 표면 거칠기 기호를 선택합니다. 각 가공 방법은 표면 조도에 영향을 미치므로, 부품의 가공 방식에 적합한 표면 거칠기를 정의해야 합니다. 예를 들어, 연삭 가공은 매우 매끄러운 표면을 만들 수 있지만, 선반 가공이나 밀링 가공에서는 상대적으로 거친 표면이 형성될 수 있습니다.

기계적 성능 요구 사항

작동하는 기계 부품의 기능에 따라 필요한 표면 조도가 달라집니다. 예를 들어, 정밀 기계 부품이나 정밀 측정기 부품의 경우 표면 거칠기가 매우 중요할 수 있습니다. 반면, 단순한 구조적 부품에서는 표면 거칠기가 상대적으로 덜 중요한 경우도 있습니다.
("목차로 되돌아가기")



가공 방법에 따른 표면 거칠기 적용예

표면 거칠기는 가공 방법에 따라 부품의 표면 품질이 크게 달라집니다. 각 가공 방법은 표면의 특성, 즉 거칠거나 매끄러움 또는 평활도 등에 영향을 미치며, 이것은 기계의 성능에도 중요한 역할을 합니다.

가공 방법에 따른 표면 거칠기 값 선택 기준 설명


선반 (Turning)

• 선삭은 원통형 부품을 회전시켜 절삭 도구로 표면을 가공하는 방법으로 빠르게 부품의 가공을 완성하지만, 상대적으로 표면 거칠기가 크게 나타납니다.

밀링 (Milling)

• 밀링은 회전하는 절삭 공구를 이용해 표면을 가공하는 방법입니다. 선삭에 비해 세밀하게 높낮이를 조절할 수 있지만, 공구 상태에 따라 표면의 상태가 고르지 않게 형성될 수 있습니다.

연삭 (Grinding)

• 연삭은 연삭 휠을 사용하여 매우 정밀하게 표면을 다듬는 방법으로, 고정밀 부품을 제조할 때 주로 사용됩니다. 다른 가공 방법에 비해 표면 거칠기가 매우 작고 균일합니다.

드릴링 (Drilling)

• 드릴 작업은 주로 구멍을 뚫는 가공 방법으로, 드릴날이 회전하면서 재료를 가공합니다. 상대적으로 표면 거칠기는 가공 내경에 따라 달라지며, 특히 깊은 구멍을 뚫을 경우 표면 상태가 더 나빠질 수 있습니다.

방전 가공 (EDM, Electrical Discharge Machining)

• 방전 가공은 전기적 방전을 이용해 재료를 제거하는 방법으로, 주로 정밀한 형상을 만드는 데 사용됩니다. 표면 거칠기가 상대적으로 매끄럽고 정밀한 가공이 가능하지만, 조건에 따라 표면이 다소 불규칙할 수 있습니다.

랩핑 (Lapping)

• 랩핑 가공은 표면을 부드럽게 하기 위해 두 표면을 마찰시키는 방식입니다. 주로 거울과 같은 매우 미세한 표면 처리가 필요할 때 사용되며, 표면 거칠기가 매우 낮아 고정밀 부품의 마무리 가공에 자주 사용됩니다.

연마 (Polishing)

• 연마는 표면을 매끄럽게 처리하여 광택을 내는 가공 방법으로 표면 거칠기를 극단적으로 줄일 수 있으며, 매우 매끄러운 표면을 만들 수 있습니다. 주로 미려한 외관을 요구하는 부품에서 사용됩니다.

식각 (Etching)

• 식각은 화학적 방법으로 표면을 미세하게 처리하여 질감을 부여하는 방법으로 표면에 미세한 패턴이나 거칠기를 추가할 수 있으며, 표면 거칠기가 일정한 정도로 균일하게 유지됩니다.
("목차로 되돌아가기")



도면 제도 시 표면 거칠기 기호 (다듬질 기호) 기입법

표면 거칠기 기호는 설계 도면에서 부품의 표면 특성을 정확히 전달하여 설계자가 요구하는 표면 품질을 제작자가 명확하게 이해하고, 적합한 가공 방법을 선택하기 위함입니다.


• Ra 3.2 : 표면의 평균 거칠기 높이가 3.2 µm임을 나타냅니다.
• Rz 20 : 표면의 최대 높이 차이가 20 µm임을 나타냅니다.
• Ra 1.6, Rz 10 : 표면의 평균 거칠기 높이는 1.6 µm, 최대 높이 차이는 10 µm입니다.

원재료 -> 황삭 -> 정삭 -> 연삭 -> 연마
- 부품의 가공 공정 -


("목차로 되돌아가기")



글을 마치며,

설계 도면에서 표면 거칠기 기호를 정확하게 선택하고 표기하는 것은 부품의 성능과 품질을 보장하고, 가공 과정에서 요구되는 정밀도를 달성하는 데 중요한 역할을 합니다. 부품의 가공 방법에 따라 표면 거칠기 기호는 달라지며, 이를 통해 가공의 특성을 정확히 반영할 수 있습니다. 또한, 표면 거칠기 기호를 잘 활용하면 부품의 기능적 요구 사항을 충족시킬 수 있고, 제조 과정에서 발생할 수 있는 문제를 예방할 수 있습니다.

2025년 3월 1일 토요일

2025년 일반기계 일자리 전망, 스마트 제조와 친환경 기술의 발전

2025년 상반기 일반기계 산업의 일자리 전망은 AI 기술 혁신과 세계 경제 환경 변화로 다소 불안정하지만, 스마트 제조와 친환경 기계 기술의 발전으로 긍정적인 성장이 예상됩니다. 본 글은 기술 발전이 일자리 변화와 수요의 증가 및 일자리 창출의 주요 트렌드를 살펴봅니다.



일반기계 산업의 내수가 회복될 것으로 전망되지만, 수출 정체로 기계 업종 고용은 전년 동기 수준으로 유지 전망됨.
- 한국고용정보원 -


2025년 상반기 일반기계 산업의 일자리 전망

( 아래 제목 클릭 시 글 위치로 이동 )


“24년 하반기 구인인원
25만 5천 명,
채용인원 20만 9천 명”


일반기계
산업은 우리나라 제조업의 핵심 산업으로, 기계설비, 산업용 로봇, 자동화 시스템 등의 분야에서 중요한 역할을 하고 있습니다. 산업 전반에 걸쳐 효율적인 생산과 운용을 위한 기계 장비를 공급하며, 이는 다른 산업 분야의 경쟁력과 생산성을 높이는 데 기여하고 있습니다. 특히, AI의 발전에 따른 스마트 팩토리와 산업 자동화 분야의 발전은 일자리 변화와 고용 창출에 큰 영향을 미치고 있습니다.



2025년 상반기 일반기계 산업의 일자리 전망


“전년 대비 약 0.2%(1천 명) 상승 예상”


2025년 상반기 일자리 전망은 스마트 제조, 산업 자동화, 그리고 친환경 기술의 확장에 따른 수요 증가로 긍정적일 것으로 보입니다. 한국고용정보원의 자료에 따르면, 기계산업 고용은 전반적으로 안정적인 수준을 유지할 것으로 전망되며, 특히 자동화 및 디지털화 관련 인력 수요는 증가할 것으로 예상합니다.

첫째, 사업체에서 제시하는 임금수준 등 근로조건이 구직자의 기대와 맞지 않음(30.6%)
둘째, 사업체에서 요구하는 경력을 갖춘 지원자가 없기 때문(26.5%)
셋째, 사업체에서 요구하는 학력과 자격을 갖춘 지원자가 없기 때문(20.4%)
- 24년도 인력 미충원 사유 -

("목차로 되돌아가기")



주요 성장 분야 및 일자리 창출

스마트 제조와 산업 자동화

스마트 제조와 산업 자동화는 2025년 상반기 일자리 창출의 주요 원동력으로, 한국은 4차 산업혁명에 맞춰 스마트 공장과 자동화 시스템을 적극 도입하고 있습니다. 특히 산업용 로봇, AI 기반 자동화 시스템, 빅데이터와 IoT를 활용한 공정 최적화가 주요 트렌드로 자리 잡고 있습니다. 이에 따라 기계 설계 엔지니어, 자동화 시스템 기술자, 로봇 공학 전문가 등 기술 인력의 수요가 늘어나게 될 것으로 판단합니다.

스마트 제조는 효율성 향상과 비용 절감을 가능하게 하며, 이를 통해 고용 창출 효과를 기대할 수 있습니다. 예를 들어, 로봇 공학, 자동화 시스템 설치 및 유지보수 등의 직종은 자동화 시스템의 확산과 함께 필수적인 역할로 그 수요가 증가할 것입니다.

친환경 기계 기술과 지속 가능한 생산

친환경 기계 기술은 2025년 상반기 중요한 키워드로 떠오르고 있습니다. 탄소 배출 규제와 지속 가능한 발전에 대한 세계적인 관심이 높아짐에 따라, 친환경 기계 설비의 수요가 급증하고 있습니다.

에너지 효율성과 친환경 생산 공정을 지원하는 기계 기술에 대한 수요가 확대되며, 이는 기계 설계 엔지니어, 친환경 기술 개발자, 에너지 효율 전문가 등의 일자리 창출로 이어질 것입니다.

정부의 그린 뉴딜 정책과 친환경 기술 투자 확대는 일반기계 산업의 성장에 큰 영향을 미치며, 친환경 기계 설비와 관련된 분야에서는 더욱 많은 고용 기회가 발생할 것으로 예상됩니다.
("목차로 되돌아가기")



일자리 감소 가능성과 도전 과제

2023년도 하반기부터 침체기에 들어가기 시작한 일반기계 산업도 현재 몇 가지 도전 과제에 직면해 있습니다.

첫째, 기술 혁신에 대한 빠른 대응이 필요합니다. AI, IoT, 빅데이터를 기반으로 한 디지털화는 산업의 경쟁력을 좌우하는 중요한 요소로 자리 잡고 있으며, 기술 혁신에 뒤처지지 않도록 기계 기술 개발자와 디지털 전문가의 지속적인 양성이 필요한 상황입니다.
둘째, 글로벌 경쟁력을 갖춰야 합니다. 다른 국가들의 저가 경쟁, 특히 중국이 우리나라의 기계 산업에 도전하고 있으며, 이에 따른 품질 경쟁력과 기술력을 지속적으로 강화해야 합니다. 또한, 지속 가능한 생산과 에너지 효율을 고려한 기계 설계에 대한 투자가 절실한 상황입니다.
("목차로 되돌아가기")



2023년부터 이어진 기계산업의 내수 감소 추세는 수요 산업의 설비 투자 회복 기대감으로 2025년에 소폭 개선될 것으로 예상되며, 그 중심에는 스마트 제조와 친환경 기술이 큰 성장을 이룰 것으로 보입니다. 특히, 산업 자동화, 친환경 기계 설비, 스마트 공장 구축 등에서의 일자리 창출이 기대되지만, 세계 경제의 불확실성 때문에 고용 시장은 전년 동기 수준으로 유지될 것으로 예상됩니다.



글을 마치며,

2025년 일반기계 산업의 일자리 전망은 디지털 혁신과 친환경 기술에 대한 적극적인 대응과 투자가 중요한 요소로 작용할 것입니다. 기업에서는 기술 인력 양성과 기술 혁신을 지속적으로 추진하여 내수 확대와 더 나아가 글로벌 경쟁에서 우위를 점하기 위한 노력을 게을리하면 안 될 것입니다.


“얼어붙은 고용시장의 활기가 다시 살아나기를...”


2025년 2월 26일 수요일

전력 밀도 계산식 (W/cm²), 효율을 극대화 하기 위한 전기 히터 설계 가이드

전기히터 설계의 핵심은 효율 극대화! 최적의 성능과 안전성을 구현하기 위한 전력밀도 계산 노하우. 안전하고 에너지 효율적인 전기히터 설계는 발열 면적, 전력량, 온도 등 필수 요소를 고려한 전력밀도의 계산을 통해 과열이나 비효율적인 열전달을 방지한 설계가 필요합니다.


전기 히터의 전력밀도 계산식 설명


전력밀도(W/cm²)는 전기히터가 발생시키는 열에너지가 특정 면적이나 부피에 얼마나 집중되어 있는지를 나타내는 값으로, 단위 면적당 혹은 단위 부피당 공급되는 전력의 양을 의미합니다.


“전력밀도의 단위는 W/cm²”


전기히터의 전력밀도(W/cm²) 계산 절차

( 아래 제목 클릭 시 글 위치로 이동 )


전력밀도는 히터의 성능과 안전성에 큰 영향을 미칩니다. 전력밀도가 너무 높으면 과열과 불균형적인 열 분포 등이 발생할 수 있으며, 전력밀도가 너무 낮으면 열 발생이 느려지고 에너지 효율성이 떨어져 문제가 생길 수 있습니다. 따라서 전력밀도는 사용 목적과 환경에 맞게 최적화되어야 합니다.


“전력밀도(W/cm²)
$=\frac{용량(W)}{3.14\times직경(D)\times발열길이(L)}$”


사전에 검토된 히터의 용량을 통해 전력밀도를 계산함으로써 히터의 형상을 결정하는 직경과 발열 길이를 선정할 수 있습니다.



최적의 전력밀도 값의 범위 결정하기

전력밀도 값은 평균적으로 2~15(W/cm²)일 때로, 이보다 낮거나 높을 경우 제조사 별로 약간의 차이가 있지만 히터 제작하는 데 어려움이 발생할 수 있습니다.


“효율 높은 최적의 전력밀도 값은 7~10(W/cm²)”


보통 너무 낮은 전력밀도는 수명은 길지만 발열 효율이 낮아 성능에 문제가 발생하고 반대로 높은 전력밀도는 발열 효율은 좋지만, 내부 열선의 단선으로 수명이 짧다는 단점이 발생합니다.

전력밀도가 낮을 경우, 히터 직경의 크기와 발열길이를 줄입니다.
전력밀도가 높을 경우, 히터 직경의 크기와 발열길이를 늘립니다.


("목차로 되돌아가기")



전기히터의 직경 선정하기

결정된 전력밀도 값에 맞추어 전기히터의 직경을 결정하는 것은 매우 중요합니다. 적절한 직경을 선택하는 이유는 열 집중과 확산, 히터의 크기와 형상 결정, 온도 도달 효율성에 맞추어 히터의 설계를 최적화합니다.

첫째, 직경이 작을 경우, 열을 집중시키는 데 유리합니다. 직경이 클 경우, 더 넓은 영역에 열을 분산시킬 수 있습니다. 사용하는 용도에 맞는 열 분포를 위해 직경을 조절합니다.
둘째, 직경은 히터의 크기에 영향을 미칩니다. 작은 직경의 히터는 제한된 공간에 효율적인 히터를 설계할 때 중요합니다.
셋째, 직경이 작을수록 히터가 목표 온도에 도달하는 시간이 짧아집니다. 그리고 작은 직경은 열을 빠르게 전달할 수 있는 장점이 있습니다.
- 적절한 직경을 선정해야 하는 이유 -


이와 같은 히터 직경의 선정은 전력밀도에 밀접한 관계가 있으며, 적절한 직경을 결정하는 것은 히터의 효율성, 안전성, 열 분포 등을 최적화하는 데 필수적인 요소입니다.
("목차로 되돌아가기")



전기히터의 발열길이 선정하기

발열길이는 원통 형상의 히터가 실제로 열을 발생시키는 부분으로 발열길이가 길면 히터의 전체 열 발생 면적이 넓어지며, 반대로 발열길이가 짧으면 열 발생 면적이 좁아집니다.

빠르게 온도를 상승시켜야 하는 경우, 짧은 발열길이를 선택하여 전력밀도를 높일 수 있습니다. 하지만 과열이라는 문제점도 존재합니다.
열을 고르게 분포하여 일정한 온도를 유지하는 경우, 긴 발열길이를 선택하여 전력밀도를 낮추어 안정적인 열 관리가 가능하게 합니다.
히터 설치 공간의 제한이 있는 경우, 발열길이가 길면 안정적이고 짧으면 발열 효율을 높일 수 있기 때문에 설계 목표에 맞춰서 적절한 길이를 선택합니다.
- 발열길이 결정의 중요성 -


발열길이가 길면, 전력밀도는 낮아지고 효율적인 열 분포 관리가 가능합니다.
발열길이가 짧으면, 전력밀도는 높아지고 열 집중으로 인한 과열과 열이 균일하게 분포하지 않아 성능에 영향을 미칠 수 있습니다.
("목차로 되돌아가기")



전기히터의 전력밀도는 히터의 요구 성능을 결정짓는 중요한 요소로, 효율적인 열전달과 열 분포 그리고 안전성을 동시에 고려하여 설계가 이루어져야 합니다. 전력밀도가 높을수록 빠르게 열을 발생시킬 수 있지만, 과열이나 안전 문제를 초래할 수 있으므로 적절한 설계가 필요합니다.

그 외 참고 사항으로 적절한 전압, 전류, 저항 물질, 그리고 열전달 환경 등을 추가로 고려하여 설계합니다.



글을 마치며,

발열 효율이 높은 가열장치를 설계하기 위하여 전기히터의 전력밀도를 계산하는 방법과 이를 통해 히터의 사용 목적과 크기 그리고 환경 등에 맞추어 최적화하는 방법을 알아보았습니다. 어렵게만 생각했던 전기히터 설계의 전력밀도 계산 및 선정 절차에 대해서 조금이나마 이해하고 도움이 되었기를 바랍니다.

2025년 2월 24일 월요일

전기 히터 용량 계산식 (kW), 최적의 고효율 가열 장치의 설계 가이드

가열장치를 설계할 때, 전기히터를 선정하기 위해서 필요 용량(kW)을 계산해야 하는데, 첫째 가열 장치에 필요한 열량(Q)을 먼저 계산하고 둘째 계산된 열량(Q)을 시간(t)으로 나누어 전력(kW), 즉 필요한 전기히터의 용량을 구합니다.


전기히터의 용량 계산식 설명


20리터의 물을 26도에서 100도까지 5분 동안 끓일 때,
전기히터의 필요 용량은?
- 예시 문제 -

“예시 문제 풀이는 하단에서”



“피가열물 = 가열되는 물체”
열 손실 : 실 사용 시 열 손실이 발생하므로 계산된 전력보다 더 높은 용량의 히터를 선정합니다. 열 손실은 단열 상태, 주변 환경 온도, 공기 흐름과 같은 요인에 따라 달라질 수 있습니다.
전력밀도 : 히터의 표면적당 전력밀도를 확인합니다. 높은 전력 밀도는 히터의 수명을 단축하며, 낮은 전력 밀도는 발열 성능이 저하됩니다.
안전계수 : 계산된 용량에 안전계수를 곱하여 실제 필요한 히터 용량을 결정합니다. 일반적으로 1.2~1.5의 안전 계수를 사용합니다. 안전계수는 히터의 효율과 동일한 개념으로 필요에 따라 추가로 고려합니다.
- 전기히터 용량 계산 시 추가 고려사항 -




가열장치의 피가열물의 질량 계산

“$질량(kg)=\frac{부피(cm³)\times비중(g/cm³)}{1000}$”


부피(cm³)란? 3차원의 공간 안에서 물체가 차지하는 공간의 크기를 나타내는 물리량으로, 2차원 공간에서는 넓이(cm²), 1차원 공간에서는 길이(cm)으로 나타냅니다.


“부피(cm³)=가로x세로x높이”


비중(g/cm³)이란? 어떤 물질의 밀도를 표준물질인 물의 밀도와 비교하여 무게를 나타내는 수치입니다. 일반적으로 고체와 액체는 4℃의 물이, 기체는 0℃, 1기압의 공기가 표준물질로 사용됩니다.

기계 재료의 종류와 비중표

("목차로 되돌아가기")



가열장치의 피가열물의 비열 선정

비열이란? 어떠한 물질 1kg의 온도를 1℃ 올리는 데 필요한 열량(Q)입니다. 즉, 물질이 열을 얼마나 잘 흡수하고 온도를 보존하는지를 나타내는 물리량입니다.


“물 20℃의 비열은
1.0 kcal/kg℃”
기계 재료의 종류와 비열표

("목차로 되돌아가기")



피가열물의 상승 온도 계산

“상승 온도(ΔT) =
요구 온도(℃) - 현재 온도(℃)”


피가열물의 현재 온도는 가열하기 전의 상태 온도로 특수한 환경이 아니라면 보통 주변 대기 온도를 기준으로 ±2℃ 정도에 맞춰서 선정합니다.

물체의 현재 온도 12℃일 때, 요구 온도를 100℃라하면 상승 온도(ΔT)는?
상승 온도(ΔT) = 100℃ - 12℃
= 88℃

("목차로 되돌아가기")



가열 온도 도달 시간 선정

“도달 시간이 30분일 때,
0.5시간으로 계산”


가열 온도 도달 시간은 피가열물을 요구 온도까지 상승시키는 대까지 걸리는 시간을 말하는 것으로 높은 요구 온도를 짧은 시간 내에 상승시키려면 히터의 용량이 너무 커지기 때문에 적절한 상승 시간을 계산해야 합니다.
("목차로 되돌아가기")



전기히터의 효율 선정

접촉면의 상태가 다소 불안정할 때, 0.2 ~ 0.3
접촉면의 상태가 비교적 밀착일 때, 0.4 ~ 0.5

“값이 1에 가까울 수록
효율이 높음”


전기히터의 효율 계산은 전기히터의 배치에 따른 피가열물의 보온과 단열, 열전도율 등 사용 환경에 따라 상이하여 정확한 값을 정하는 것이 어렵습니다. 일반적으로 경험치에 맞춰 선정하는데 평균적으로 0.2 ~ 0.5 정도에서 효율을 선택합니다.
("목차로 되돌아가기")



전기히터는 사용 환경과 조건에 따라 성능의 차이가 발생하기 때문에 계산된 값을 절대치로 결정하기보다는 제조사의 전문가와 함께 협의하여 최적의 효율을 낼 수 있는 조건을 찾아서 설계를 완료해야 합니다.

물의 질량 = 20kg
물의 비열 = 1kcal/kg℃
온도 상승 = 74℃
가열시간 = 0.12h
효율 = 0.5

$용량(kW)=\frac{20\times1\times74}{860\times0.12\times0.5}$
= 28.68 kW
- 앞서 제시한 예시 문제 풀이 -



글을 마치며,

가열장치를 설계하기 위한 전기히터의 필요 용량을 계산하는 방법을 알아보았습니다. 전기히터의 용량 선정을 어렵게만 생각하지 마시고 위의 계산식에 설정값을 대입하고 풀이하여 다양한 결괏값을 비교, 검토하여 원하는 설계 목표를 이루시길 바랍니다.

2025년 2월 22일 토요일

가열장치의 전열 히터와 전기 히터의 종류와 주요 특징

효율적인 가열장치 설계의 핵심은 최적의 히터 선정입니다. 다양한 산업 현장에서 사용되는 전열 히터와 전기 히터의 종류별 특징, 장단점, 그리고 적용 분야를 상세히 설명합니다. 밴드 히터, 카트리지 히터, 시즈 히터 등 각 히터의 작동 원리, 온도 제어 방식, 그리고 내구성 등을 비교하여, 설계 요구 조건에 맞는 최적의 히터 선정 기준을 제시합니다.



전열 히터 또는 전기히터란? 전기 에너지가 발열체를 통과하여 열에너지로 변환되는 장치로 발생한 열은 복사, 대류, 전도 등의 방식으로 주변에 전달됩니다.



히터의 필요 열량 : 가열 대상의 크기와 재질 그리고 가열 온도 등을 고려하여 필요 열량을 계산합니다.
작업 환경 : 주변 온도와 습도 그리고 화학 물질 등 작업 환경 조건을 고려합니다.
안전성 : 과열 방지 장치와 누전 차단 장치 등의 안전장치를 고려합니다.
에너지 효율 : 전기 에너지의 소비량을 줄이고 발열 성능을 높이는 고효율의 조건을 계산 또는 고려합니다.
히터의 종류 : 사용하는 산업 환경의 기계장치에 맞는 히터를 고려합니다.
- 전기히터의 선정 시 고려사항 -


산업용 또는 공업용 전기히터(전열 히터)는 장치가 가열하고자 하는 매체(재질)에 따라, 형태에 따라, 가열 방식에 따라, 사용 방법에 따라 그 종류가 나누어집니다.



카트리지 히터(봉 히터)

금속 블록이나 금형에 정밀하게 구멍을 가공하고 삽입하여 가열하는 원통형 전기히터입니다. 높은 온도와 정밀한 온도 제어로 가열이 필요한 산업 현장에서 널리 사용됩니다. 히터의 전원부가 한 방향으로 구성되어 협소한 공간에 설치가 용이하며, 소형으로 제작하여도 성능이 높아 다양한 장치에 널리 사용됩니다.

고밀도 가열, 정밀한 온도 제어, 다양한 크기와 전압, 긴 수명
- 카트리지 히터의 주요 특징 -


주 사용 예) 플라스틱의 사출 성형, 압출 성형 등의 금형 가열에서 금속 가공 공정의 열처리를 위한 금속 가열 그리고 식품 산업의 오븐과 같은 장치에서 포장 상업의 열 밀봉 장치와 포장재 가열 공정 등에 널리 사용됨.
("목차로 되돌아가기")



플랜지 히터(투입 히터)

액체나 기체와 같은 유체를 가열하기 위해 탱크나 파이프에 직접 설치되는 산업용 히터입니다. 플랜지라는 연결 부품을 사용하여 설치하며, 밀폐된 압력용기에 열전달 효율이 높고 고온에 따른 압력에도 사용이 가능하도록 설계된 히터입니다.

견고한 구조, 다양한 재질, 높은 효율, 다양한 용량
- 플랜지 히터의 주요 특징 -


주 사용 예) 가열하고자 하는 유체에 직접적인 가열이 가능하기 때문에 화학 물질의 가열과 식품의 가공, 살균 그리고 보일러 급수 가열, 오일 가열 마지막으로 금속 가공의 도금액 가열 등에 사용됨.
("목차로 되돌아가기")



시즈 히터(파이프 히터)

금속 파이프 안에 발열선을 삽입하고 절연체로 채워 넣어 만든 파이프 형태의 전기히터로 용도에 따라 다양한 형상으로 제작이 가능합니다. 카트리지 히터와는 다르게 전원부가 양 끝단에 위치하여 다소 복잡한 형상에도 설치가 용이합니다.

견고한 구조, 높은 온도 범위, 다양한 형태 제작, 높은 열효율, 다양한 사용 환경
- 시즈 히터의 주요 특징 -


주 사용 예) 산업용 액체, 기체 가열의 건조 공정과 화학 물질 가열 그리고 산업용 난방, 온수 가열 마지막으로 식품 산업의 가열 살균 공정 등에 사용됨.
("목차로 되돌아가기")



코일 히터

발열선을 코일(스프링) 형태로 제작된 전기히터입니다. 주로 고온이 필요한 산업 현장에서 사용되며, 특히 파이프 배관의 외측 면을 감싸 사용할 수 있습니다. 카트리지 히터와 시즈 히터의 장점을 혼합하여 발열 면적에 따른 고열 발생이 가능하여 열전도가 높고 수명이 비교적 길다는 장점이 있습니다.

고온 가열, 정밀한 온도 제어, 다양한 형태 제작, 높은 열효율, 긴 수명
- 코일 히터의 주요 특징 -


주 사용 예) 플라스틱 열 성형을 위한 배관의 고온 가열 또는 보온의 핫 러너 시스템과 포장 공정의 열 밀봉 그리고 실험 장비의 가열, 보온 등에 사용됨.
("목차로 되돌아가기")



밴드 히터

원통형 또는 곡면형 표면을 가열하는 데 사용되는데 배관 또는 실린더와 원통형 용기의 외측을 감싸 사용되며, 코일 히터보다는 낮은 온도로 조금 더 폭넓은 범위로 사용되는 전기히터입니다. 피가열물에 접촉 상태에 따라 열전도에 영향을 미치며, 코일 히터에 비해 매우 저렴하다는 장점이 있습니다.

다양한 형태와 크기, 높은 온도 범위, 견고한 구조, 높은 열효율, 간편한 설치
- 밴드 히터의 주요 특징 -


주 사용 예) 주로 플라스틱 산업에서 사출 성형기나 압출기의 실린더 가열과 화학 물질의 가열 그리고 기타 산업의 열처리, 건조, 용융 등에 사용됨.
("목차로 되돌아가기")



IR(Infrared Radiation) 히터(세라믹 히터)

절연체로 구성된 세라믹을 통해 전파(적외선) 형태로 가열하는 방식의 전기히터입니다. 피가열물에 직접적인 접촉이 필요 없으며, 열이 적외선 복사에 의해 전달되기 때문에 건조에 효과적인 전기히터입니다. 특히 절연에 의한 화재의 위험이 낮고 간단한 구조로 설치가 용이하며 비교적 저렴합니다.

빠른 난방, 높은 에너지 효율, 쾌적한 난방, 다양한 활용
- IR 히터의 주요 특징 -


주 사용 예) 주로 가정용, 산업용, 농업용의 난방 시스템으로 폭넓은 사용이 가능하며, 의료기의 물리치료와 온열 치료 등에 사용됨.
("목차로 되돌아가기")



실리콘 고무 히터(판 히터)

내열, 내한, 내약품성에 강한 실리콘 재질의 판재 형으로 적절한 탄성과 유연한 실리콘의 특성으로 다소 복잡한 형상의 피가열물의 보온에 효과적인 전기히터입니다. 재질의 유연성 때문에 완전한 밀착이 가능하여 열전달 능력이 비교적 우수하고 열의 분포가 균일하다는 장점이 있습니다.

뛰어난 유연성, 넓은 온도 범위, 균일한 발열, 뛰어난 내구성, 다양한 형태 제작
- 실리콘 고무 히터의 주요 특징 -


주 사용 예) 실리콘 재질로 부식과 변형이 없어 다양한 환경의 가열 공정에 사용하며, 배관의 동파 방지 보온과 생활 가전제품의 온도 유지 및 가열 등에 사용됨.
("목차로 되돌아가기")



이 외로 요구사항에 맞춰 주문 제작이 가능한 주물 히터와 알루미늄 판재 히터, 칼날 히터 등과 같은 다양한 전기히터가 있습니다. 주문 제작형 히터는 전문 히터 제작 업체의 전문가와 협의를 통해 제작이 가능하기 때문에 필히 설계 전에 사양 문의를 우선 진행할 필요가 있습니다.



글을 마치며,

여기까지 다양한 종류의 산업용 전기히터의 특징과 사용 예를 정리하였습니다. 가열 장치를 설계하기 전에 어떤 종류의 히터를 사용해야 할지 결정하는 데 조금의 도움이 되었으면 하는 바람으로 작성하였으니 설계 업무에 참고하시기를 바랍니다.

2025년 2월 21일 금요일

직교로봇의 조합 방식에 따른 명칭과 선정 시 고려사항

직교로봇은 다양한 산업 현장에서 정밀한 작업 수행을 위해 필수적인 자동화 시스템입니다. 효율적인 자동화 시스템 구축을 위해서는 작업 환경과 요구 성능에 맞는 직교로봇을 선정해야 합니다. 직교로봇의 다양한 조합 방식에 따른 명칭과 특징을 상세히 분석하고, 최적의 로봇 선정을 위한 핵심 고려사항을 제시합니다. 각 조합 방식의 장단점을 비교하고, 작업 환경 및 요구 성능에 맞는 직교로봇 선정 가이드를 제공하여 효율적인 자동화 시스템 구축을 지원합니다.


직교로봇의
조합에 따른 구조는 일반적으로 3개의 직선 축의 단축로봇과 엔드 이펙터(헤드 장치)로 구성됩니다. 각각의 단축로봇은 몸체에 모터와 감속기 구동부에 볼 스크류 또는 벨트 등으로 구성되어 있으며, 엔드 이펙터(헤드 장치)는 최종 작업에 필요한 에어척과 그리퍼 그리고 흡착 패드 등과 같은 장치를 장착합니다.


“단축로봇 = 직선 방향으로 왕복운동을 하는 로봇”


직교로봇을 선정을 위한 기준은?

( 아래 제목 클릭 시 글 위치로 이동 )


1. 높은 정밀도와 반복성 : 조합에 따른 직선의 교차 방향으로 각 축이 독립적으로 움직여 각도의 조정 또는 기계적 오차가 낮아 높은 정밀도와 반복성을 유지합니다.
2. 넓은 작업 영역과 다양한 작업 가능 : 직선 축으로 구동하기 때문에 넓은 작업 영역을 가지며, 엔드 이펙트(헤드 장치)를 교체함으로 다양한 작업이 가능합니다.
3. 간단하고 단순한 구조 : 직교축이 2~3개 또는 그 이상 조합되기 때문에 시스템의 구조가 비교적 단순하게 구성됩니다.
4. 고속 이송 가능 : 자동화 시스템에서 다른 이송 장치와 비교했을 때, 움직임이 빨라 효율적입니다.
5. 높은 가성비 : 비교적 저렴하게 장치를 구매 또는 설계 제작이 가능하며, 구조가 단순하여 유지 보수가 용이합니다.
- 직교로봇의 장점 -

“Cartesian Robot or Orthogonal Robot”



직교로봇의 조합 방식

복수의 단축로봇을 직각 방향으로 설치하여,
2축 로봇 : X/Y축 또는 X/Z축 또는 Y/Z축으로 조합
3축 로봇 : X/Y/Z축으로 조합
4축 로봇 : X/Y/Z축 + 회전축으로 조합
으로 자동화 장비의 2차원 구동 또는 3차원 구동을 구현합니다.

2차원 캔틸레버, 리니어 갠트리, 평면 갠트리
3차원 캔틸레버, 3차원 갠트리


("목차로 되돌아가기")



직교로봇의 선정 시 고려사항

기계 장치의 직교로봇을 선정할 때, 다양한 요소를 복합적으로 고려해야 하는데, 그 내용으로 작업 영역의 크기와 작업 방식, 위치 정밀도와 반복 정밀도, 속도와 하중, 사용환경과 비용 등을 고려하여 성능의 효율 증대와 높은 생산성을 확보합니다.


작업 영역의 크기와 작업 방식

로봇의 엔트 이펙터(헤드 장치)가 이동하는 범위와 작업 영역의 크기를 파악해야 합니다. 특히 로봇의 축 길이와 좁은 공간에서 사용이 가능하지를 고려해야 하며, 작업 방식에 필요한 축의 수를 고려합니다.


위치 정밀도와 반복 정밀도

직교로봇은 주로 정밀한 작업에 사용이 되지만 때로는 낮은 정밀도에서도 사용이 가능하기 때문에 필요한 정밀도에 맞춰 결정합니다. 여기서 정밀도는 허용되는 오차 범위에 맞춰 고려합니다.


속도와 하중

로봇의 속도는 작업의 생산 효율성에 큰 영향을 미칩니다. 구성에 따른 구동 속도가 고속이 필요한지, 아니면 저속의 정밀한 속도 제어가 중요한지를 고려합니다. 그리고 각 로봇의 구동을 위한 허용 하중을 고려하는데, 엔드 이펙터(헤드 장치)의 중량을 지지하고 구동 시 부하에 따른 구동 안정성을 고려합니다.


사용환경과 비용

로봇이 구동되는 환경의 특성을 파악해야 하는데, 먼지가 많은 환경이나 고온과 저온 환경 그리고 진공 환경과 같은 특성을 파악하고 알맞은 사양의 직교로봇을 선정하여 구매 비용뿐만 아니라 유지보수에 따른 수리 비용도 고려합니다.


이 외에도 기술적 요구사항과 사용자를 위한 안전성 등을 고려하는데, 먼저 기술적 요구사항은 제어 시스템, 사용자 인터페이스, 호환성과 통합성을 고려하며, 사용자의 안전성은 구동 영역의 안전 펜스 또는 충돌 방지 시스템을 고려해야 합니다.
("목차로 되돌아가기")


간단한 설계와 높은 정확성에 따른 직선적인 이동 방식으로 단순하고 안정적인 작업을 요구하는 장치에 매우 효율적임.
- 직교로봇의 주요 특징 -



글을 마치며,

직교로봇은 산업용 로봇으로 자동화 시스템에서 가장 많이 활용되는 장치로 각 산업 분야에서 조립, 포장, 검사 등 다양한 현장에 사용되고 있습니다. 이를 잘 선정하여 최적화하면 원하는 요구사항에 맞춰 높은 생산성을 얻을 수 있기 때문에 필수 고려사항을 반드시 확인하여 선정합니다.

2025년 2월 20일 목요일

직교로봇의 구동 방식에 따른 종류와 성능 비교

직교로봇 또는 단축로봇은 장치 구조에 따른 구동 방식으로 그 종류를 나눌 수 있는데, 볼스크류 타입과 타이밍벨트 타입 그리고 리니어 타입으로 구분되어 그 종류가 나누어집니다. 이와 같이 로봇의 각 구동 방식에 따라 성능의 장점과 단점을 비교하여 선정합니다. 서보 모터, 리니어 모터, 타이밍 밸트 등 구동 방식별 장단점을 분석하고, 작업 환경과 요구 성능에 맞는 직교로봇 선정 가이드를 제공하여 효율적인 자동화 시스템 구축을 지원합니다.



“직교 : 직선이 서로 직각 방향으로 교차하는 것”


직교로봇이란?
직선으로 왕복 운동을 하는 로봇을 선형 단축로봇이라고 하는데, 이러한 단축로봇을 직각 방향으로 교차 설치한 것을 직교로봇이라고 부르며, 좌표축(X, Y, Z)을 기준으로 2축에서 3축으로 조합해 사용합니다.


직교로봇의 구동 방식에 따른 성능 비교

( 아래 제목 클릭 시 글 위치로 이동 )


1. 직교로봇이 작동 중에 작업 영역에 접근 또는 간섭되는 물체가 없어야 합니다.
2. 비상 정지 장치의 위치를 확인하고 작동 전에 안전 수칙을 숙지해야 합니다. 특히 동작 중 간섭에 의한 충돌 상황을 대비해야 합니다.
3. 주기적이고 정기적인 장치의 점검과 유지보수를 실시합니다.
- 직교로봇의 사용 시 주의사항 -




직교로봇의 구조에 따른 구동 방식

직교로봇(단축로봇)의 내부 구조와 구동 방식에 따라 나누어지는데, 볼 스크류 타입과 타이밍 벨트 타입 그리고 리니어 타입으로 그 종류를 구분합니다. 각 타입별로 명확한 장점과 단점으로 설계자가 구성하고자 하는 설계 성능에 맞춰 최적의 사양을 선정합니다.


볼 스크류 타입 직교로봇

모터에 연결된 볼 스크류를 통해 직선 운동을 하는 방식입니다. 볼 스크류는 나사산이 있는 축과 볼이 삽입된 너트로 구성되어 있으며, 모터가 회전하면 나사산을 따라 너트가 축 방향으로 움직입니다.

장점 : 높은 정밀도와 하중 지지 능력 그리고 긴 수명
단점 : 타이밍 벨트 구동 타입 대비 복잡한 구조와 높은 비용


타이밍 벨트 타입 직교로봇

모터에 연결된 타이밍 벨트를 통해 직선 운동을 하는 방식입니다. 타이밍 벨트는 풀리에 감겨 있는 구성으로, 모터가 회전하면 벨트가 축 방향으로 움직입니다.

장점 : 간단한 구조와 저렴한 비용 그리고 경량
단점 : 타 구동 타입 대비 정밀도와 하중 지지 능력이 낮으며, 타이밍 벨트의 마모 및 노후화 가능성


리니어 타입 직교로봇

리니어 타입은 회전 모터가 아닌 리니어 모터로 고정자와 가동자의 구성으로 직선 운동을 하는 방식입니다. 고정자는 로봇 바디에 장착되며, 가동자가 축 방향으로 움직입니다.

장점 : 정밀한 위치 제어와 빠른 속도 그리고 높은 하중 지지 능력
단점 : 복잡한 구조와 높은 비용 그리고 유지 보수의 어려움

("목차로 되돌아가기")



직교로봇의 타입별 성능 비교와 선정 기준

직교로봇의 구동 방식은 장치의 성능과 동작 상태에 매우 중요한 요소로 잘못된 선정은 경재적으로 시간상으로 큰 손실이 발생함으로 선정 시 주의가 필요합니다. 아래 직교로봇의 구동 방식에 따른 선정 기준표를 중요 사양에 맞춰 상 · 중 · 하 단계로 정리하였으니 참고하시기를 바랍니다.

직교로봇의 구동 방식별 성능 비교와 선정 기준 설명

이 외 참고 사항으로 직교로봇을 선정하기 위해서 제조사의 카탈로그에 표기된 사양서를 확인할 수 있으며, 나아가 제조사의 전문가에게 상담을 통해서 쉽게 선정할 수 있습니다.
("목차로 되돌아가기")



직교로봇은 동일한 타입의 경우 각 제조사에 따른 사양과 성능의 차이는 현재 많이 좁혀진 상태로 구매 가격과 이후 유지 보수에 대한 대응 등과 같은 서비스 관련 내용을 검토하여 직교로봇을 선정하고 구매하는 것이 탁월한 선택입니다.

그리고 직교로봇의 선정 시 구동 방식과 이송 거리, 가반 하중과 같은 전체적인 사양을 검토하여 최대한 공통된 사양으로 하나의 제조사 제품을 사용한다면 가격 절감 효과와 이후 유지 보수 관련 측면에서도 편리하기 때문에 추가로 고려해야 합니다.



글을 마치며,

장비의 구동을 위한 직교로봇을 선정하기 위해선 위 구동 방식의 종류 외에 로봇의 크기와 무게, 요구 정밀도와 속도 등을 다양하게 고려할 수 있습니다.

본문에서는 구동 방식에 따른 사양 비교로 직교로봇을 선정하는 기준을 정리해 보았으며, 조금이나마 설계 업무에 도움이 되었기를 바랍니다.
