기계설계 제도 도면은 부품 제작의 기준이 되는 핵심 문서입니다. 제도 도면에는 치수, 모양, 재료 등 다양한 정보가 담겨있으며, 특히 치수는 기계 부품의 품질과 성능에 직접적인 영향을 미치므로 정확한 표현이 필수입니다. 하지만 실제 제작 과정에서는 도면의 치수와 완벽히 동일한 제품을 만들기 어려우므로, 허용할 수 있는 오차 범위를 설정해야 합니다. 이때 사용되는 개념이 바로 '공차'입니다.
기계설계 도면 제도, 보통공차와 일반공차 완벽 이해하기
( 아래 제목 클릭 시 글 위치로 이동 )
기계설계 제도에서 공차는 부품이나 기계요소의 치수가 정확히 맞지 않더라도 기능적 요구사항을 충족할 수 있도록 허용되는 오차 범위를 의미합니다. 공차는 부품의 성능, 품질, 비용에 큰 영향을 미치며, 설계 시 일반공차와 보통공차를 사용하여 제작된 부품의 품질을 정의합니다.
일반공차와 보통공차의 차이
일반공차와 보통공차는 공차값과 적용 범위 그리고 표기 방법에 따라 차이점이 있지만, 그 개념 자체는 동일합니다.
"일반공차"는 설계 도면에서 특별히 공차 값을 명시하지 않은 경우에 적용되는 표준화된 공차를 말합니다. 이는 주로 치수나 형상에 대한 명확한 요구사항이 없는 경우에 기본적으로 적용됩니다.
"보통공차"는 일반공차와 달리, 설계 도면에 명시된 정확한 치수와 허용 범위 내에서 부품이 제작되도록 요구되는 공차입니다. 이는 더 높은 정확도와 정밀도를 요구하는 경우에 사용됩니다. 보통공차는 기계 부품의 기능에 중요한 영향을 미치는 경우에 적용되며, 고유한 공차 범위가 설정됩니다.
각 공차의 특징과 적용 기준
"일반공차"의 특징은 국제적 표준이나 산업 표준을 기반으로 하여 제조업체와 설계자 간의 일관성을 유지하고, 공차를 일일이 지정할 필요 없이 도면에 적용함으로써 효율성을 높이며, 치수와 형상 그리고 기하학적 특성 등 다양한 범위에 적용됩니다.
일반공차 적용 기준
• 길이 치수: 일반적으로 크기가 작은 부품에 적용되는 공차.
• 각도: 치수의 정밀도를 요구하지 않는 각도에 대한 공차.
• 형상: 기계 부품의 형상이 특정 기준 내에서 허용되는 오차 범위.
"보통공차"의 특징 설계자가 요구하는 정확한 치수에 맞춰 허용 오차 범위를 설정하며, 설계 도면에 명확히 기재되어 부품이 특정 범위 내에서 제조될 수 있도록 하고, 부품의 크기와 기능 그리고 기하학적 형태에 따라 다양한 유형으로 설정될 수 있습니다.
보통공차 적용 기준
• 정밀 치수: 예를 들어, 회전 기계 부품이나 고정밀도가 요구되는 부품에 적용됩니다.
• 형상 공차: 특정 형상이나 곡면의 정확도 요구사항에 맞는 공차.
("목차로 되돌아가기")
일반공차와 보통공차의 기입 방법

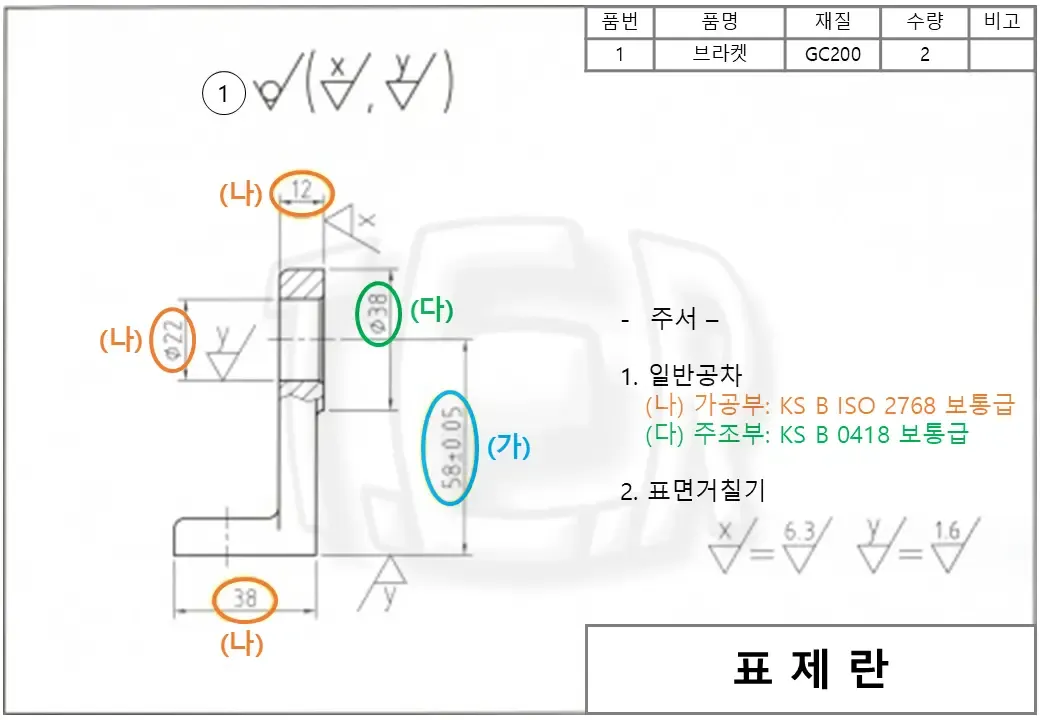

일반공차 (나, 다)는 보통 도면의 특정 영역에 기재됩니다. 예를 들어, 도면 상단이나 하단에 "일반공차"라는 제목으로 공차 범위가 명시됩니다. 이를 통해 도면에 명시되지 않은 부품들의 공차가 기본적으로 이 범위 내에서 설정됩니다. 따라서 설계자는 부품의 특성에 따라 필요한 경우 개별적인 공차를 명시하고, 그렇지 않으면 일반공차가 자동 적용됩니다.
보통공차 (가)는 도면 상에 특정 부품의 치수와 함께 명시됩니다. 예를 들어, "58 ±0.05mm"라는 표기는 해당 부품이 58mm로 설계되었으며, 실제 치수는 57.95mm에서 58.05mm 이내로 허용될 수 있다는 의미입니다. 보통공차는 일반적으로 부품의 기능적 요구 사항에 맞추어 설정되며, 부품의 조립과 동작에 필요한 정확한 치수 범위를 보장합니다.
글을 마치며,
기계설계에서 일반공차는 생산 효율성을 높이고, 보통공차는 고도의 정밀도를 요구하는 부품에 맞춰 각 부품의 오차 범위를 정확히 정의하여 제품의 품질과 제조 공정의 효율성을 극대화합니다. 설계자는 부품의 특성과 요구 사항에 따라 적절한 공차를 선택해 비용을 최적화하여 부품의 설계 제도 도면을 완성하고 나아가 성공적인 기계 개발을 이끌어야 합니다.
